양자 치료 시스템

April 25 , 2019

스미토모중공업의 양자 치료 시스템

양자 치료 시스템은 사이클로트론, 빔 전송 장치 및 회전형 dragon gate조사 장치(dragon gate, 조사 노즐, 환자 위치 측정 시스템)로 구성됩니다.

스미토모 중기계는 1970년대 초 이후 액셀러레이터 제조업체로,

양자 치료분야에서, 1989년부터 일본 국내 대학과 협력해 왔습니다. 1997년 일본 국립암센터 동병원 제1대 양자빔 치료시스템이 동병원 연구센터에 설치되었습니다. 그후 이 시스템은 2001년 양자 치료 시스템으로, 일본 최초로 의료기계 제조 및 판매 허가(* 1)를 받았으며 지금까지 계속 안정적으로 운영되고 있습니다. 또한 2013년 11월 미국 FDA(510k)의 승인을 받았습니다.

（* 1）의료기계 생산 및 판매 승인 문호: 21300BZZ00130000

1, 배열 격식(평면 배열 유형/수직 정렬 유형).
사이클로트론과dragon gate 선반 배치에는 평면 배치와 수직 배치(* 2)의 두 가지 유형이 있습니다.

수직 배치 유형의 경우 원하는 건물 공간은 평면 배치 유형에 비해 작아지고 공간제한이 큰 경우에도 배치할 수 있습니다.

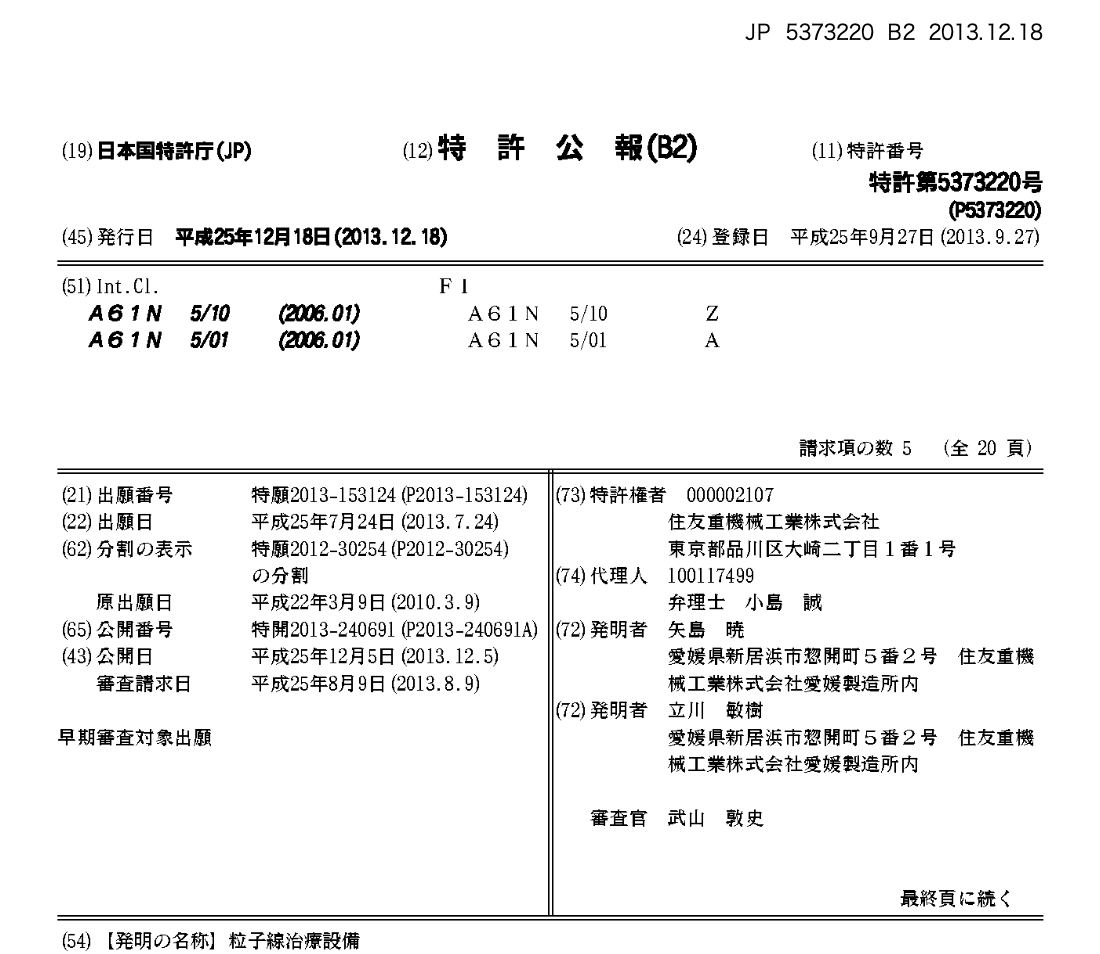

(* 2) 특허(번호 5373220/5437527)

2, 사이클로트론

수소핵인 양자를 광속의 70%까지 가속시켜 높은 패스 침투율을 갖는 양자 빔을 생성할 수 있는 원형액셀러레이터입니다.  양자 치료용으로 개발된 이 사이클로트론은 양자가230 MeV의 에너지(32cm 범위)로 가속됩니다.

이는 다른 종류의 액셀러레이터보다 고용량과 연속 빔을 안정적으로 생성하는 기능을 구비하기 때문에 호흡을 통하여 운동하는 장기(폐, 간 등)의 조사에 매우 적합하고  치료시간( 횟수)을 단축할 수 있습니다.

3. 회전형 dragon gate조사 장치

회전식 랙을 사용하여 환자가 쉬운 자세를 취하도록 프로톤 빔으로 대상 암세포를 360도 임의의 각도에서 조사합니다. 조사 노즐과 환자 위치 추적 시스템(X선 DR 장비, 치료용 베드 등)과 회전하는 랙(구조물)을 가지고 있습니다. 따라서, 회전대 선반을 통과한  양자빔은 조사노즐에서 대상 암세포의 형상으로 조사됩니다.

사이즈 감소(소형 단축dragon gate랙)로 인해 설치 공간 대폭 감소

신규 개발된 소형 단축dragon gate는 필요한 설치 공간을 크게 줄였습니다. 일반 회전 랙(이하 일반 랙이라고 함)은 동일한 평면에 빔 궤적이 있고 회전 지름이 약 10m이며 회전 축 방향의 길이가 약 10m인 거대한 구조입니다. 따라서 더 큰 설치 공간이 필요합니다. 반면 소형 단축 랙은 기존 랙에 비해 빔 궤적을 3차원에 배열함으로써 회전축 라인 방향의 길이를 50% 또는 그 이상으로 줄였습니다. 그 결과 평면도 배치 유형에서 건물의 원하는 면적이 크게 감소할 수 있습니다. 건축 제한이 클 경우, 수직 배치 방법을 사용하여 소요 건축물을 더 줄일 수 있습니다. 고객이 요청한 장소에 따라 유연한 레이아웃 계획을 수립할 수 있습니다.

4.고정밀 조사시스템(빔팽창조사법/스캔조사법)

다기능 조사 노즐(* 3) 또는 스캔 조사 노즐의 두 가지 유형이 있습니다. 다기능 조사 노즐은 확장 빔(Wobbler)(* 4) 및 스캔(* 5)에 노출되며 하드웨어를 교체할 필요 없이 짧은 시간 내에 전환될 수 있습니다. 이를 통해 해당되는 질병에 따라 적절한 조사 방법을 선택할 수 있게 됩니다.

5.고정밀 환자 위치추적 시스템

높은 자유도와 높은 위치 정확도를 가진 6축 자동 제어 Robot 베드와 양방향 직교 방향으로 동시에 이미징할 수 있는 X선 DR 장치(탐사선:FPD)를 결합함으로써, 매우 높은 정밀도로 환자 위치를 지정할 수 있습니다. 이 X선 DR 장치는 랙을 회전시켜 테이퍼 빔 CT 이미지를 얻을 수도 있습니다.

한편 치료실에 자체식 CT(실내 CT)를 배치할 수 있으며, 6축을 공유해 자동으로 Robot베드를 제어해 진단 및 치료를 할 수 있습니다.

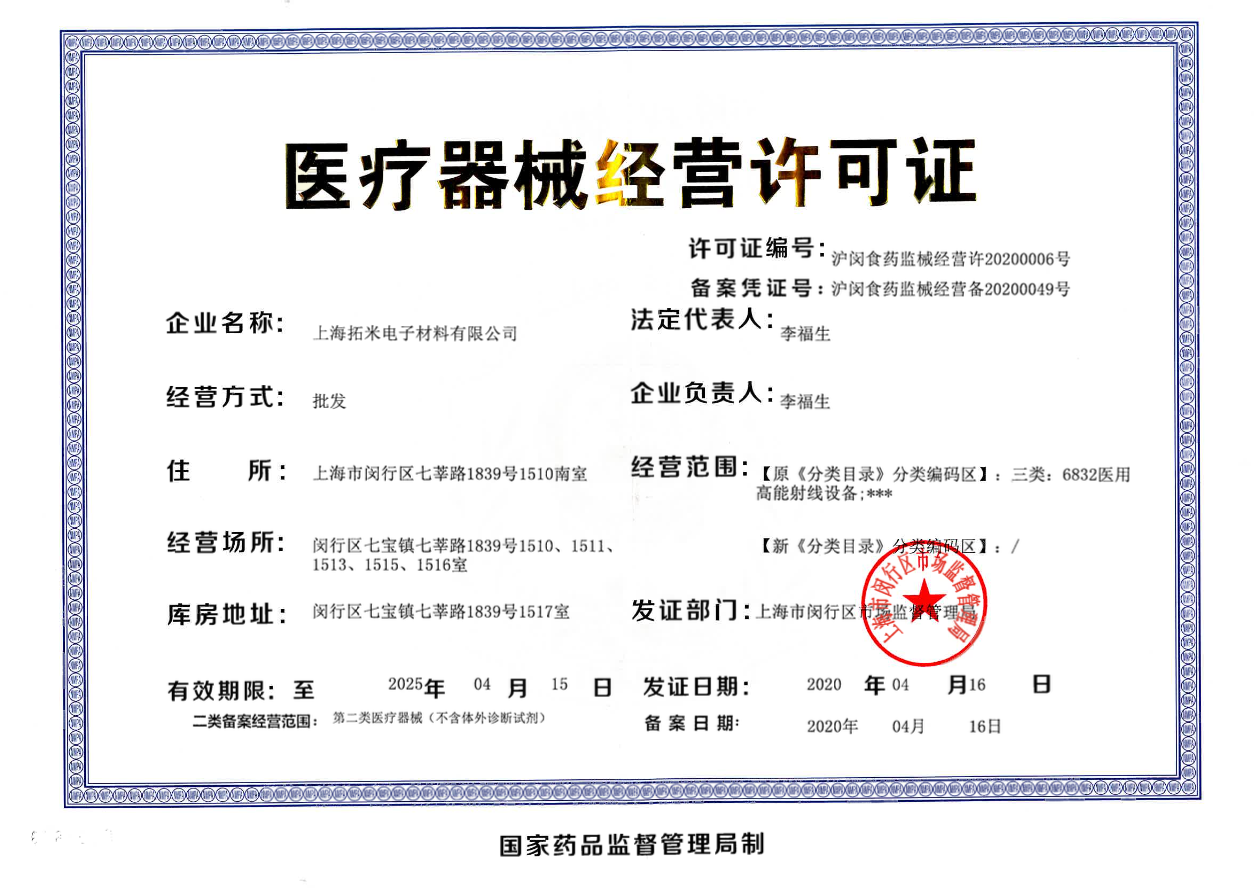

또한 2020년 4월 상하이시 민행구 시장감독관리국에서 발급한 의료기기 경영허가증(번호: 20만 200006호)을 취득했으며, 가장 전문적인 기술과 태도로 고객분들에게 서비스를 제공하겠습니다.
